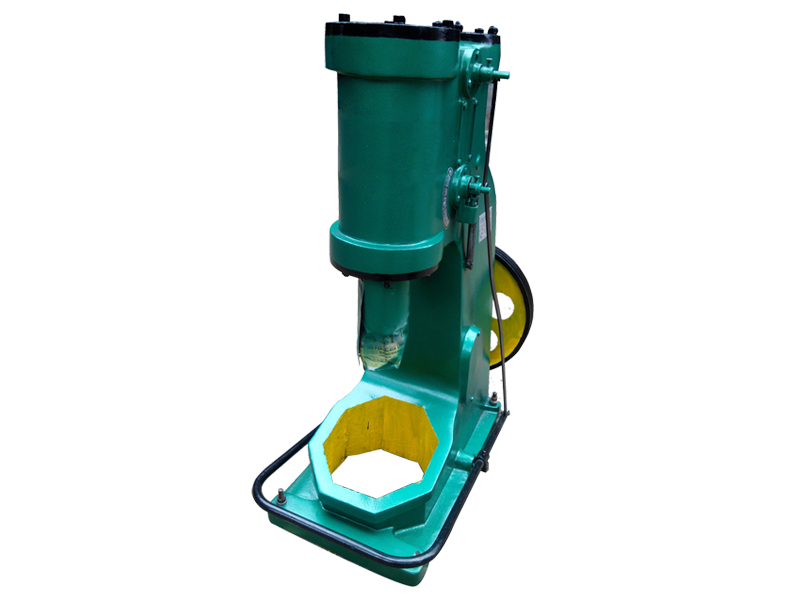

C41-20kg分体式空气锤

关于C41-20kg分体式空气锤：
     空气锤，英文名字Pneumatic Hammer，它是自由锻造机器的一种.有两个汽缸.压缩汽缸将空气压缩,通过分配阀送入工作汽缸,推动活塞连同锤头作上下运动起锤击作用.操作灵活,广泛用于中小型锻件的生产。C41-20kg分体式空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。C41-20kg分体式空气锤比连体式空气锤其稳定性更好，故障率低，分体式空气锤一直受广大客户好评！

C41-20kg分体式空气锤具有以下特点：
⒈以压缩空气为动力，满足安全生产的需要敲击力度与打击频率可通过调节气压控制
⒉使用机身材质为铸铁，大吨位空气锤砧做材质为铸钢
⒊机构简单、不易损坏

C41-20kg分体式空气锤工作原理
   电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。

C41-20kg分体式空气锤参数：

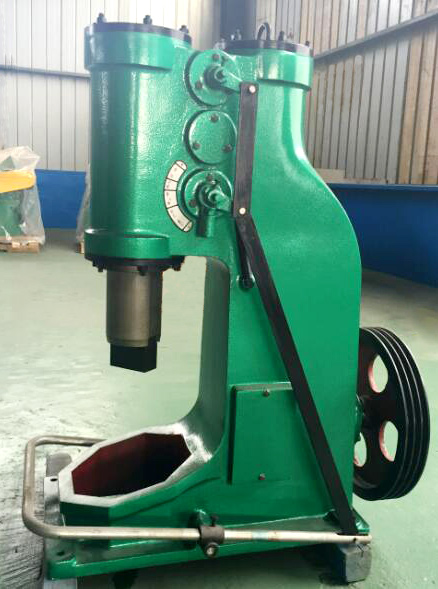

(实拍车间现场图)

安装
1.开箱安装前，需洗净原防锈油并涂以薄层润滑油，如某些零件已很脏则应拆下清洗。
当交货时间距安装时间超过半年时，则必须全面检查主要零件。
2.安装前必须对地基进行检查，是否符合图纸要求。
3.砧座中心应当于工作缸中心线相垂直，上下砧块的平面应吻合。安装水平线参照附
件规定调好，然后沿砧座底部及四侧打入木锲固定之并浇以沥青灌溉缝隙，防止氧化皮掉入。

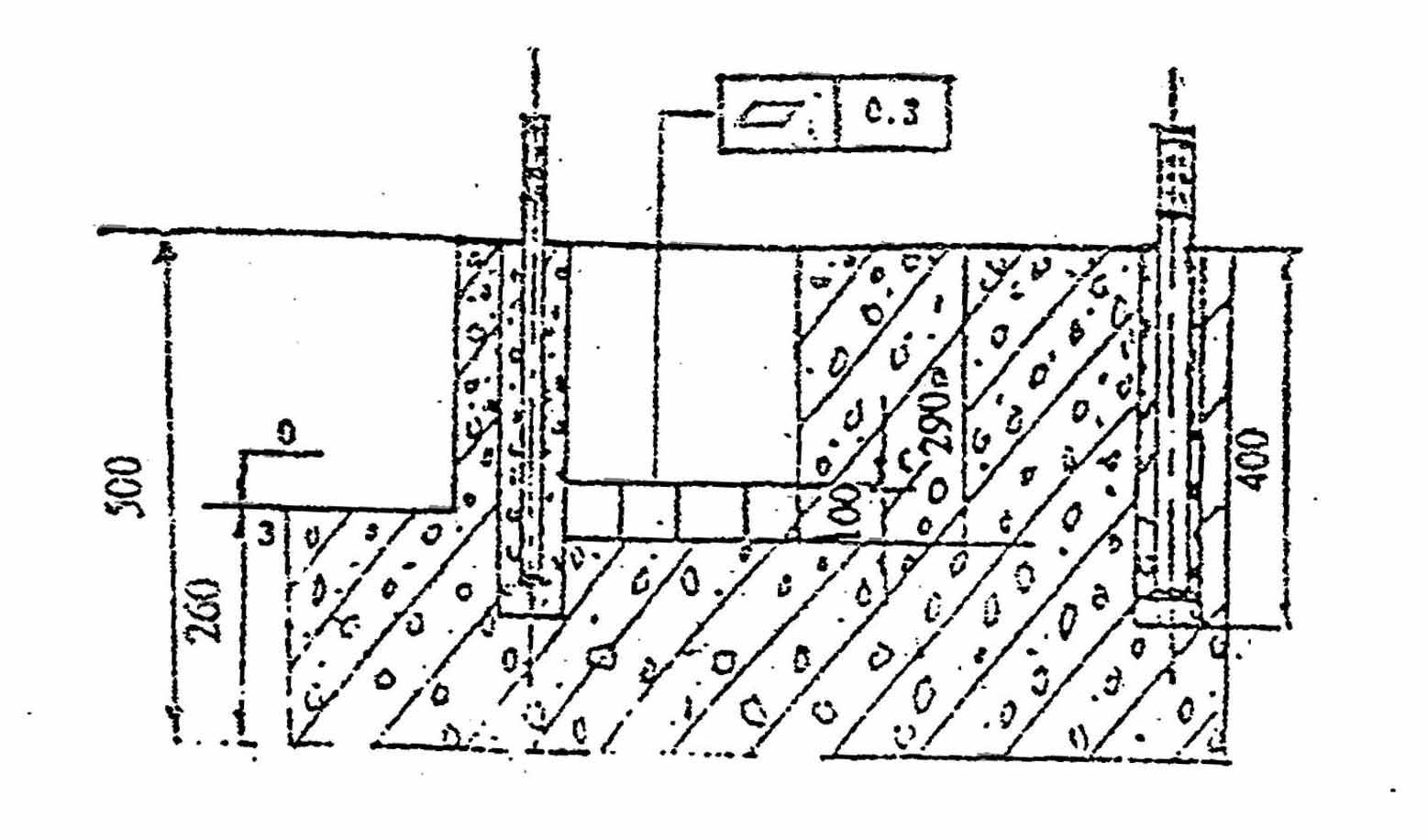

（地基图）

空气锤安装技术要求
空气锤与其他锻锤一样，工作时动力作用的时间是往复式机器的动荷载，动力作用的形式是瞬态脉冲动荷载（冲击荷载），属于冲击和震动较大的锻压设备。空气锤与模锻锤、摩擦压力机等在结构上又有所不同，空气锤的锤身和砧座是分体结构，模锻锤的砧座、摩擦压力机的工作台与机身是整体结构。这些特点对其设备基础设计施工、设备的制作安装都有要求。尤其是砧座、垫层的选材和安装如果不当，势必影响设备整体精度，同时对打击能量的损耗、设备工作的稳定乃至锻锤的使用寿命造成一定的影响。
复检基础、确定基础线、对照基础图设计和设备基础图对基础的几何尺寸、进行校对。
1、对照基础设计图和设备基础图对基础的几何尺寸、标高和质量要求等进行复检。确定设备定位基准的点、划定安装基准线。
2、 确定设备定位基准的点、面、线，划定安装基准线。
以砧座凹坑底平面为基准，找出设备安装的坐标位臵（纵横轴线）；测量砧座凹坑底平面（H1850mm）和锤身底座基础面（H470mm）两平面的水1平度、两平面相对高度（1380mm）及平行度。
砧座凹坑底平面和-470 尺寸底面（锤身底座基础面）的水平度允许 偏差不大于 1‰，（砧座垫层采用橡胶垫时 ，不应大于1‰）两平面 的平行度允许偏差不大于1‰，以保证砧座底面和锤身底座与基础均匀接 触。面和锤身一次抹平，严禁做找平层，如达不到要求，应铲平或磨平。对砧座垫层（木垫）
3、 对砧座垫层（木垫）的质量和几何尺寸进行复检
（a）木垫的外观检查：应无腐朽、夹皮、红斑、双心等缺陷并经过防腐处理；应无直径大于 50mm 的活结，当活结直径为20～50mm、死结直径小于20mm 时，垫木4个侧面不应大于2个；垫木的侧面允许有裂纹，但宽度不宜超过2mm，上、下面的裂纹宽度不宜超过5㎜，且裂缝长度不应大于木方总长的1/3。
 (b)几何尺寸检查
 长宽：不大于 2500×1240
 厚度：为保证安装时上层木垫的标高比设计标高提高30mm，底层木垫厚度可按照 150mm 加工；上层木垫的厚度要根据砧座安装标高确定，即在砧座凹坑底平面和-470尺寸底面上下两个基础面相对高度为1380mm时，厚度为 180mm，相对高度大于或小于 1380mm 时，根据实测数据增减木 垫排的厚度。
精度：木垫在放入基坑前一定要经过重物预压，预压后精加工，单个木垫上下平面的平面度不应大于 0.5‰、平行度不应大于 1‰。

空气锤的保养使用注意事项
1.空气锤操作人员应明了气锤的结构和性能，作到合理使用，防止事故。
2.注意气锤的工作期限，并作定期的检修，零件如有损坏，应及时拆换，不可让更多的零件破坏。
3.在工作过程中，如发杂音，立即停车检查修理。
4.经常注意油杯存油情况，并注意润滑油是否合乎规格，如燃点渣滓及浓度。
5.经常注意各部分的润滑问题。
6.砧体砧面与锤体导承之距离，及下砧面与地面之距离应切实保持规定的距离，并随时检查其距离是否有新改变，以免将机器打坏。
7.缓冲机构内球形败凡耳是否完整，应作定期检查，以免锤体将工作缸上盖碰损。
8.冬季应将油杯加以包裹，以免冷冻，使润滑受阻。
9.开车前应检查操纵杠杆在操纵上的灵活性。
10.各补气通路应在定期检修中加以疏通，应使气锤能发挥其正常的效力。
11.电动机应经常保持清洁，一年拆开擦洗一次，但擦洗时注意在线圈上不要用煤油或气
油，以免绝缘层脱落。
12.不允许锻打冷的或不够热的金属。
13.锤在上方时间，不可超过一分钟，以免锤体发热，浪费能力，影响机器正常运转及寿
命长度。
14.锻工应具有丰富经验，方可操纵气锤，特别在作单下打击时，在操作技术上更需熟练。
15.在停止使用时，应切断电源

操作空气锤时要注意些什么？
1.一般空气锤是平面或是长方形开头，在锻打时很不容易把产品一次性打造成功（除了很直观的产品以外），很多锻打产品即是做成了也没有效益。因为浪费太多时间和能量。而我功能空气锤在工作时。空气锤具有马上平、马上开、马上宰迅速改变锤面打击，对提高生产效益有独特的不同。
2.为什么有的师傅在买了空气锤还要请人帮忙？还有的师傅却放弃空气锤不用而去打工？主要是因为不太了解空气锤的具体情况下就买下了空气锤，而在使用时遇到了具体问题。能平时而不能马上开，遇到了大块铁特殊情况下又宰不好的情况。一个人在工作中一定要请人帮忙。而多功能空气锤就一个人操作就行了。
3.推出多功能空气锤的目的是什么？
为了改变千百年来请人帮忙用手工打铁的落后情况，彻底丢掉帮手，而且生产中要有效益。所以在购买空气锤时一定要注意其用法和选择。
    空气锤是气体钻井中的一个重要井下工具,它利用压缩空气作为能量载体,驱动配套钻头冲击破岩石。在气体钻井中应用空气锤钻进,主要有显著提高机械钻速、有利于控制井斜、延长钻头使用寿命等优点,在许多方面优于常规牙轮钻头气体钻井技术。
    但由于空气锤的结构和技术特点,在使用时有以下局限性和风险: 井下情况复杂、产层和气层、地层大量出水和不稳定地层应尽量避免使用;空气锤及配套钻头在设计、制造上存在缺陷和使用不当时,易造成钻头断裂、锤接头脱扣和卡钻等井下事故,不易处理。
    为了在空气钻井中更好地使用空气锤,针对空气锤在的应用进行了分析总结,提出了空气锤的使用要点及一些建议。
