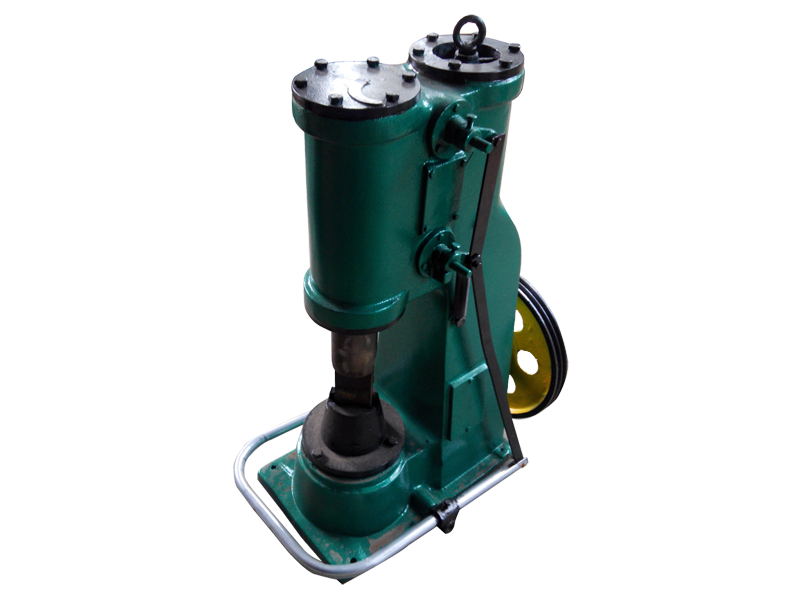

C41-16kg单体式空气锤

产品来源：滕州市高地机床有限公司　更新时间：2019/2/27 11:22:41 　点击次数：13571

关于C41-16KG单体式空气锤：

C41-16KG单体式空气锤也叫作C41-16KG一体式空气锤，它是一种新型冲压机床，可实现对金属制品的冲压，锻打。该设备为自由锻造设备的一种，具有两个汽缸。压缩缸将空气压缩，本锤以电动机带动，通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用。该机器操作灵活，适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、锻焊、扭转、弯曲等，使用开式垫模可以进行各种模锻。如应用于五金工具、医疗器械、金银加工、制造业、农机具及铜管厂等行业，C41-16KG单体式空气锤是一种经济实用型机床，该机器使用方便，容易操作。

以下是C41-16KG单体式空气锤技术参数：

型号	C41-16kg单体式空气锤
落下部分质量（kg）	16
打击能量（kj）	0.18
打击次数（Min-1）	266
工作区间高度（mm）	180
可锻毛坯方长(mm×mm)	20*20
可锻毛坯圆	Φ22
电机功率(kw)	单相1.5/220三相1.5/380
整机重量（kg）	240
电机转速(r.p.m)	1440
砧座（kg）	一体机
机器外型尺寸（mm）	548×390×952

该机型优点：

1、噪音分贝低、结构合理、操作方便。能够适用于各种自由锻造，如延伸、镦粗、冲孔、剪切、锻焊、扭转、弯曲等，使用垫模即可进行各种开式模锻。

2、传动部分为两级传动，设置在封闭的箱体内，工作时箱体内的润滑油由旋转的齿轮甩带到传动轴、曲轴两端的轴承内，实现了对轴承的润滑。

3、该空气锤自身有空气压缩机构，只需接通电源便可开动。

4、具有自吸式润滑油泵，工作时可实现对工作缸、压缩缸的自动润滑。

5、操作足够方便，在工作过程中，操控操作手柄便可得到各种作业动作，如空转、提锤、连续打击、单次打击及压锤，打击能量大小可由操纵手柄控制。

6、能量大、动作快、经济性好、结构简单、维修方便。空气锤设有提锤安全装置，该装置打开可进行各种作业动作，杜绝了误操作事故的发生。

7、锤杆导程处设有抖板安全装置，在更换下砧块或下模时此装置抖住锤杆，防止锤杆下落的伤人事件。

8、电气部分设有缺相保护、短路保护、超电压保护，保证了设备的正常工作。

9、工艺性能：可用平面或成形的砧块以自由锻造的方法进行各种锻造工作，比如镦粗、延伸、冲孔、剪切、锻接、弯曲及扭转等工序，也可进行简单的胎模锻造，工作效率可达90%，能够完全满足不间断生产。

10、轻打、重打分明，而且互不干扰，能满足各种锻造工艺要求。

C41-16KG单体式空气锤结构：

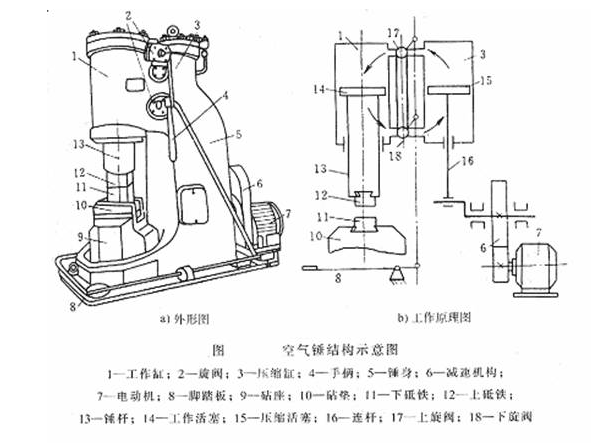

主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。下图为结构示意图：
空气锤结构示意图

C41-16KG单体式空气锤包含的附件以及易损件：

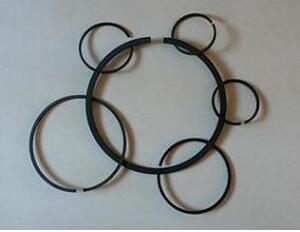

附件主要包括：工作缸活塞环、压缩缸活塞环、电机轮。

易损件主要有：锤杆,活塞,活塞导程,油泵,连杆，钢瓦、铜套齿轮。

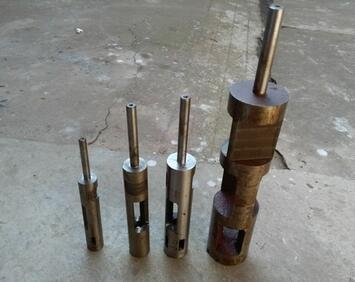

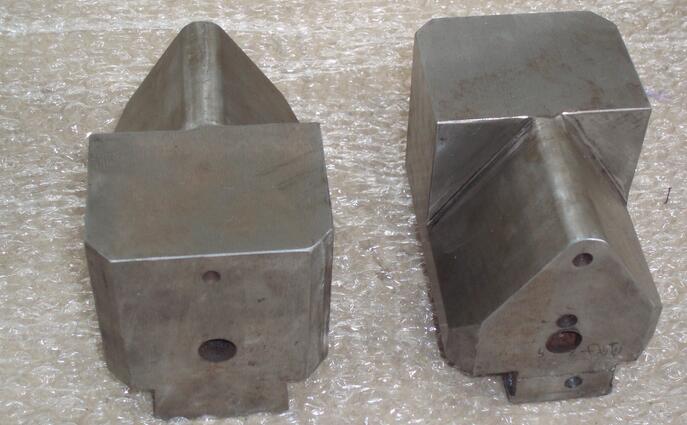

以下是该机一些部件、零件、附件及易损件组图：

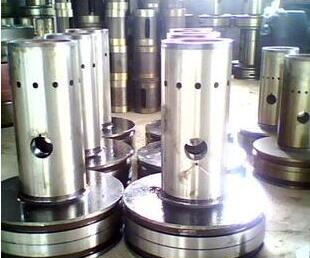

C41-16KG单体式空气锤锤杆

从C41-16KG单体式空气锤结构结构图以及配件不难看出其工作原理，即电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。进而利用空气锤的这些动作进行机器作业、生产。

虽然C41-16KG单体式空气锤并不是特别精密的产品，但在使用其进行生产作业时还需注意多个方面的事项。

1、锻打前应先试运转1～2秒 ,冬季应先用手转动，然后启动，较永劫间停用的锻锤启动前应先排挤气缸中的积水。

2、锻件应放在锤头中间，不准歪斜，提锤时间不高出1秒，否则会使氛围锤过热。

3、开锤者在事情中应屈从掌钳者的信号，不得随意开、停呆板，其他职员发出紧急制止信号时，开锤者应立刻停机。

4、每次作业时应查抄铁砧牢固环境，不得松动歪斜

5、夹持锻件的夹钳，须得当锻件的大小和外形，掌钳者必须夹紧锻件。

6、掌钳者的手指不准放在钳柄之间，钳柄应置于身段右或左侧，不得正对胸腹部。

7、锻件未到达铸造所需求的温度时；锻件放在砧子上的位置不精确或差异要求时；锻件夹持不稳时，均不准举行锻打。

8、试锤时必须放加热锻件或木料。锤头提拔不得高出划定位置，不准冷锻或锤打过烧的工件。

9、空气锤利用日久后，若砧座下沉，使锤头行程加大，锤杆中部的安置线（红横线）如袒露5mm 时，应立刻制止利用并举行调解，加高锤头或变更根本枕木。

10、堵截工件时，隐语正面严禁站人。
