C41-65kg分体式空气锤

空气锤是以压缩空气为动力，满足安全生产的需要敲击力度与打击频率可通过调节气压控制，使用机身材质为铸铁，大吨位空气锤砧做材质为铸钢，机构简单且不易损坏的锻锤。 锻压是锻造和冲压的合称，是利用锻压机械的锤头、砧块、冲头或通过模具对坯料施加压力，使之产生塑性变形，从而获得所需形状和尺寸的制件的成形加工方法。在锻造加工中，坯料整体发生明显的塑性变形，有较大量的塑性流动；在冲压加工中，坯料主要通过改变各部位面积的空间位置而成形，其内部不出现较大距离的塑性流动。锻压主要用于加工金属制件，也可用于加工某些非金属，如工程塑料、橡胶、陶瓷坯、砖坯以及复合材料的成形等。C41-65kg分体式空气锤是小型空气锤的一种，该机利用冲击力或压力使金属在上下砧面间各个方向自由变形，不受任何限制而获得所需形状及尺寸和一定机械性能的锻件的加工。

由于锤头其较小公斤的特性，C41-65kg分体式空气锤适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等，使用开式垫模可以进行各种模锻广泛应用于五金工具、医疗器械、金银加工、制造业、农机具及铜管厂等行业， 是一种经济实用型机床，机床使用方便，容易操作。
C41-65kg分体式空气锤参数：

型 号	C41-65kg分体式空气锤
落下部分质量（kg）	65
打击能量（kj）	0.85
打击次数（Min-1）	200
工作区间高度（mm）	280
锤杆中心线至锤身距离(mm)	280
可锻毛坯方长(mm×mm)	65*65
可锻毛坯 圆	Φ85
电机功率(kw)	7.5
砧座重量（kg）	600
电机转速(r.p.m)	1440
整机重量（kg）	2500
机器外型尺寸（mm）	1420x820x1785

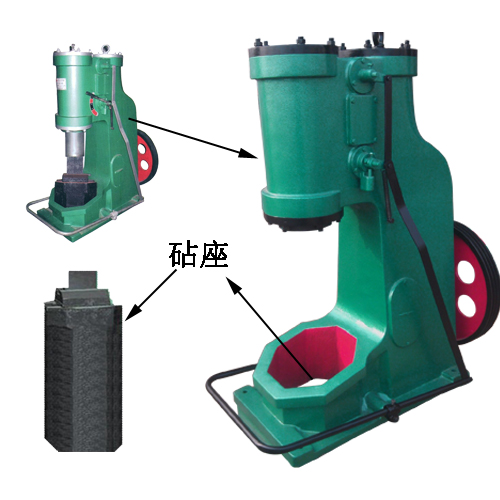

C41-65kg分体式空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。
（1）机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。
（2）传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
（3）压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
（4）落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。
（5）配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的砧座
（6）砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间垫有垫木，可消除锤击时产生的震动。
本系列空气锤砧座比选用1:1，即砧座重约190kg、247kg、400kg、800kg，以保证足够的打击刚性和打击效率。

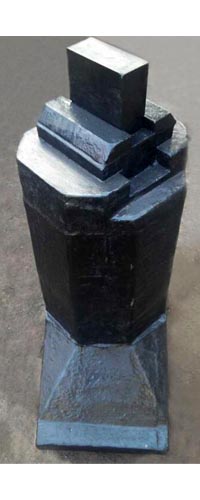

以下是砧座实拍图：



温馨提示：为减少空气锤工作时基础及砧座易发生的故障,在安装时,将砧座坑纵向水平中心线重合于机座的对称中心线,横向水平中心线应重合于该基础前后方向的1/2处。按此法确定的砧坑,使基础前端较原设计伸长。锤击时,整个基础受力状况良好,且不会变形、倾斜,从而克服了大多数空气锤使用一段时间后基础变形导致机身倾斜问题。


故障的产生和排除方法
1、开锤提锤：

              ①气门角度变化。               ①进行调试。
              ②气门磨损造成串气。       ②③修理或更换
              ③止回阀门失效。               ④修理密封圈或导程。
2、打击能量不够：
              ①活塞环宇压缩缸磨损。     ①②更换零件。
              ②活塞导程磨损严重。         ③铆住锤杆封盖。
              ③锤杆封盖松动气压串入锤杆空腔内。
3、提锤后锤杆落不下
              ①缓冲球阀失效。                  ①②进行修理。
              ②锤杆封盖松动。                  ③调整上阀。
              ③上阀气门调整不均。
4、锤杆提起高度不够
              ①气门间隙过大产出串气。   ①修理气门导程。
              ②更换前导程密封。               ②锤杆导程严重磨损。
              ①②疏通油路更换优质润滑油。
5、工作缸和压缩缸发热
              ①润滑油供应不足。                ②润滑油质量不好。

              ③更换修理。                            ③因油不干净而导致缸壁磨损。

              ④：提锤时间过长                    ④提锤时间不宜超过1分钟。
6。更换气门后产生打击：
              ①上下气门角度①调整上下气使之排气均匀一致。
              轻重不均现象：
7、杂音：

             ①工作缸锤秆压盖松动或有异物①铆住压盖，清理异物
              ②压缩缸活塞肖、套间隙过大   ②更换肖、套。
              ③连杆螺丝松动。                       ③锁紧或更换。
              ④曲轴轴承封帽松动。               ④锁紧封帽。
              ⑤打轮键钉松动。                       ⑤更换键钉。
              ⑥下砧座或地脚丝松动。           ⑥锁紧螺母。
