C41系列空气锤工作结构及原理

C41系列空气锤是由锤身、压缩缸、工作缸、传动机构、操纵机构、落下部分及砧座等组成，其实就跟外面的打铁一样。

空气锤结构
空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。
（1）机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。
（2）传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
（3）压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
（4）落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。
（5）配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的砧座。
（6）砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间垫有垫木，可消除锤击时产生的震动。

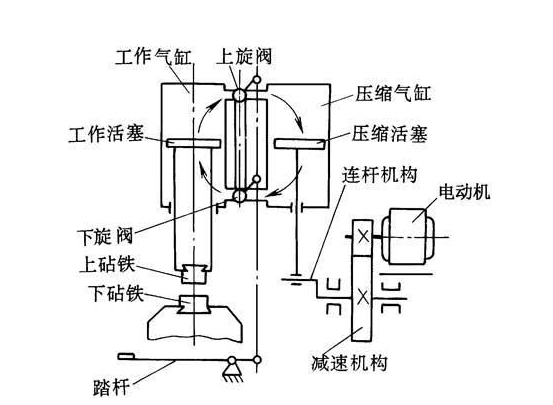

C41系列空气锤工作原理：电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。

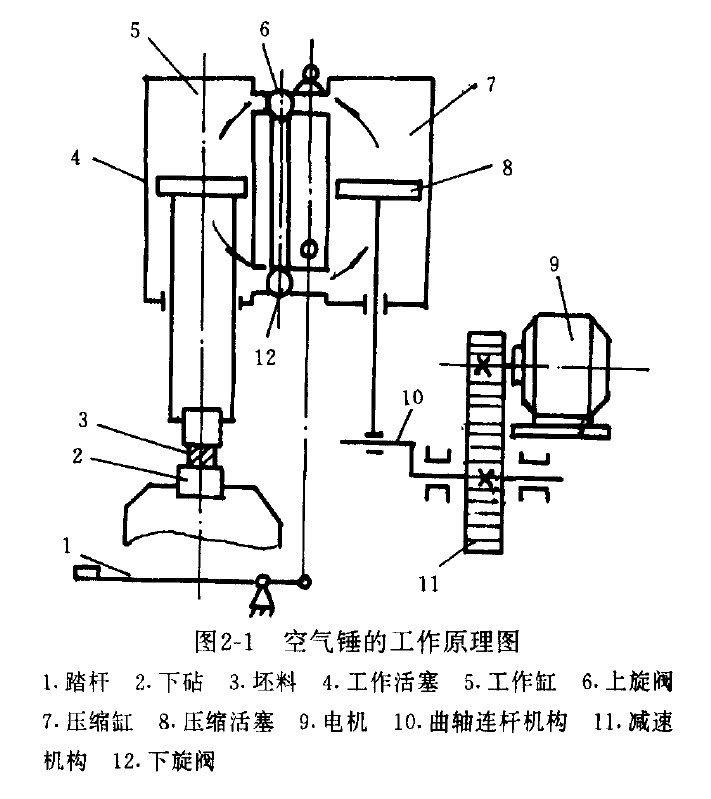

简单讲，当电动机9驱动曲轴连杆机构10转动，将压缩活塞8在压缩汽缸7中上推时，压缩汽缸上部空气通过上旋阀6进入工作缸5上部，工作缸下部的空气通过下旋阀12进入压缩缸，这时在工作缸上部压缩空气和锤头自重的作用下，完成向下运动。当压缩活塞向下运动时，空气流向与上述情况相反，锤头完成上升运动。如下图：
